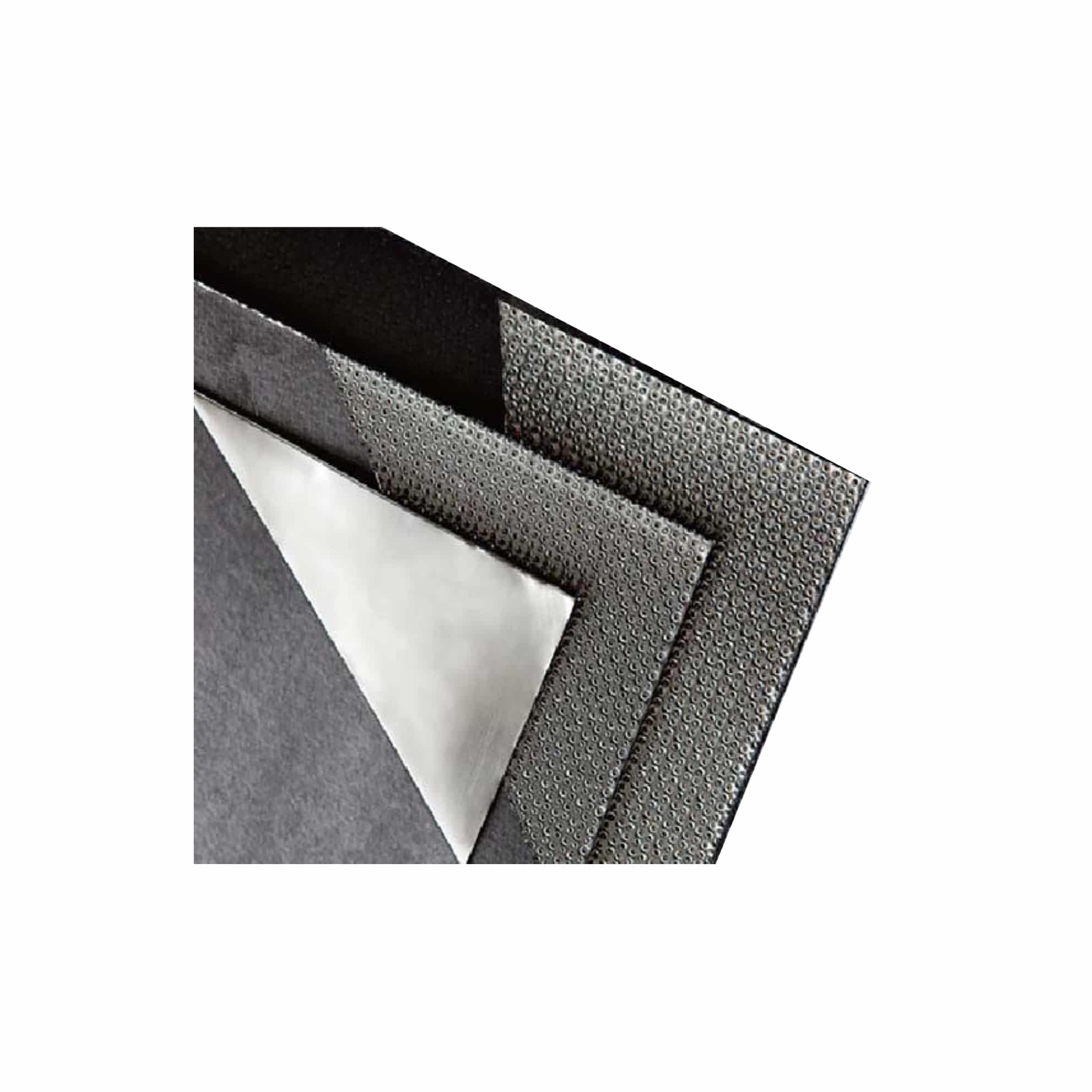

石墨复合板

通用特性

由柔性石墨板材与金属板及非金属材料经机械压合或粘结而成,密封面不平度补偿能力强,压缩、回弹性能好,使用寿命长。主要用于加工成高强垫片、内燃机气缸垫片、进排气管垫片。

SKU: DP1300 分类:

描述

产品规格

0.8~3.2×1524×1524mm
0.8~3.2×1500×1500mm
0.8~3.2×1000×1000mm

适用工况

工作温度:-200°C~600°C
工作压力:≤11MPa

使用范围

广泛应用于石油、化工、电力、燃气、核能、航天、纺织、冶金、船舶、机械等工业设备所用法兰、阀门、反应釜、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等的密封。

技术参数

性能 指标
冲刺板复合 平板复合
压缩率(%) 15~35 35~55
回弹率(%) ≥20 ≥10
耐温失量(%) 450°C ≤1.0 ≤1.0
600°C ≤10 ≤10
吸油率(%) 0 号柴油 ≤20
20 号机械润滑油 ≤20
注:复合后石墨层密度1.0~1.3g/cm3

主要产品

编号 石墨复合板名称 石墨复合垫编号 应用
DP1301 不锈钢316/0.1mm 冲刺石墨复合板 DP3201 化工/电力
DP1302 不锈钢304/0.1mm 冲刺石墨复合板 DP3202 化工
DP1303 不锈钢316/0.05mm 平板石墨复合板 DP3203 电力
DP1304 不锈钢304/0.05mm 平板石墨复合板 DP3204 化工/电力
DP1321 镀锡钢板0.2~0.25mm 冲刺石墨复合板 DP3221 汽车
DP1331 普通碳钢0.2~0.25mm 冲刺石墨复合板 DP3231 汽车
DP1341 金属网增强石墨复合板 DP3241 化工/电力
DP1351 玻璃纤维增强石墨复合板 DP3251 电子
DP1361 聚酯薄膜增强石墨复合板 DP3261 电子
DP1371 金属丝增强石墨复合板 DP3271 化工/电力
