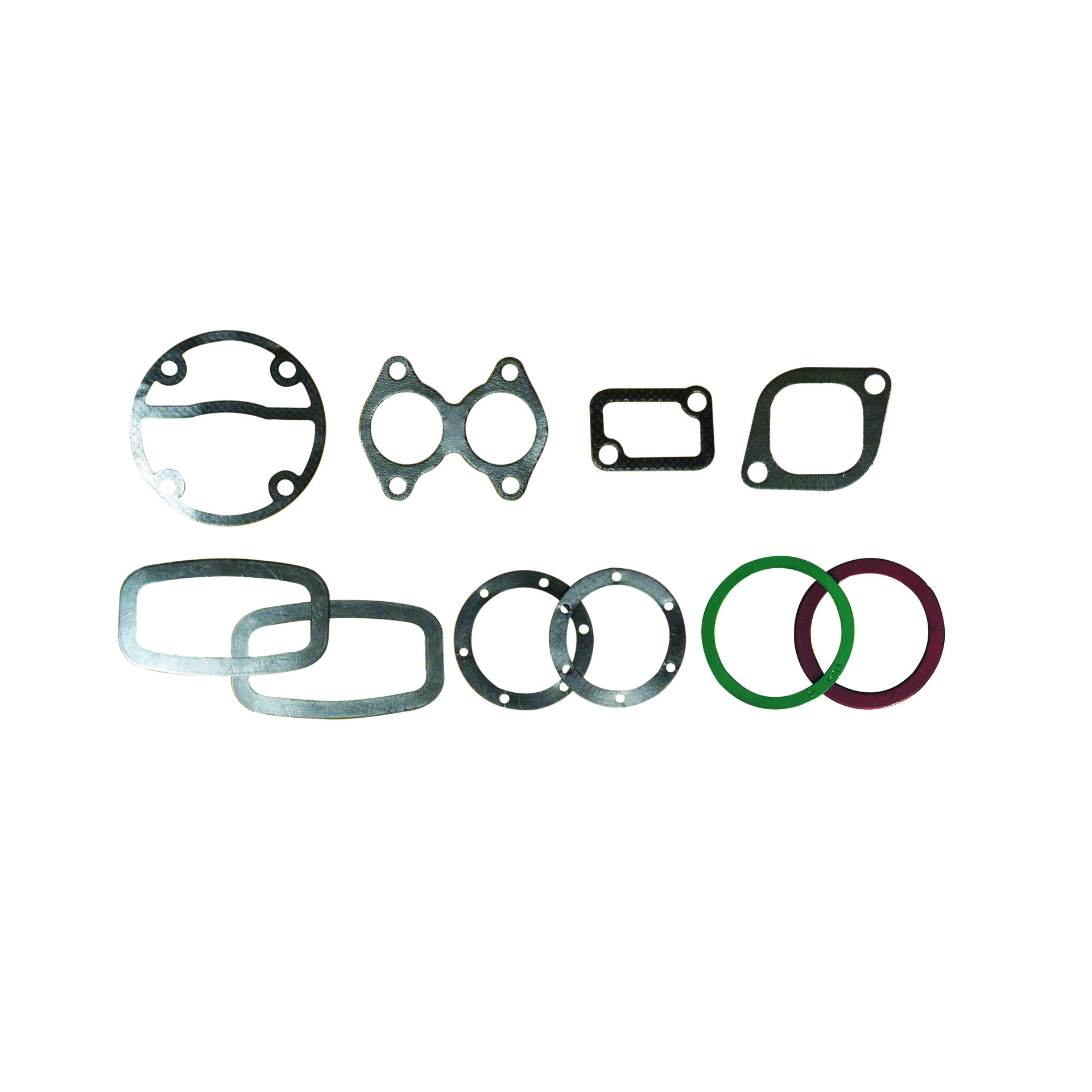

石墨复合垫片

通用特性

石墨复合垫片由石墨复合板切割而成。具有热稳定、自润滑、耐腐蚀、耐辐射、不老化、不发脆等优良性能。在苛刻的工况条件下能长期稳定的使用。

SKU: DP3200 分类:

描述

产品规格

公称通径:φ20~φ2100mm

使用范围

广泛应用于石油、化工、电力、燃气、核能、航天、纺织、冶金、船舶、机械等工业设备所用法兰、阀门、反应釜、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等的
密封。

适用工况

工作温度:-200℃~600℃
工作压力:≤11MPa

技术参数

性 能 指标
冲刺板复合 平板复合
压缩率(%) 15~35 35~55
回弹率(%) ≥20 ≥10
耐温失量(%) 450℃ ≤1.0 ≤1.0
600℃ ≤10 ≤10
吸油率(%) 0号柴油 ≤20
20号机械润滑油 ≤20
泄漏率( cm3/s) ≤1.0×10-3
注:复合后石墨层密度1.0~1.3g/cm3

主要产品

编号 Item 名称 Type 编号 Item 名称 Type
DP3201 不锈钢316/0.1mm冲刺石墨复合垫 DP3231 普通碳钢0.2~0.25mm 冲刺石墨复合垫
DP3202 不锈钢304/0.1mm冲刺石墨复合垫 DP3241 金属网增强石墨复合垫
DP3203 不锈钢316/0.05mm平板石墨复合垫 DP3251 玻璃纤维增强石墨复合垫
DP3204 不锈钢304/0.05mm平板石墨复合垫 DP3261 聚酯薄膜增强石墨复合垫
DP3221 镀锡钢板0.2~0.25mm冲刺石墨复合垫 DP3271 金属丝增强石墨复合垫

厚度偏差

单位:mm

规 格 厚 度 极限偏差 同张厚度差
≤500 0.5~1.0 ±0.10 ≤0.10
>1.0~2.0 ±0.15 ≤0.15
>2.0 ±0.20 ≤0.20
>500 0.5~1.0 ±0.10 ≤0.15
>1.0~2.0 ±0.15 ≤0.20
>2.0 ±0.20 ≤0.25
