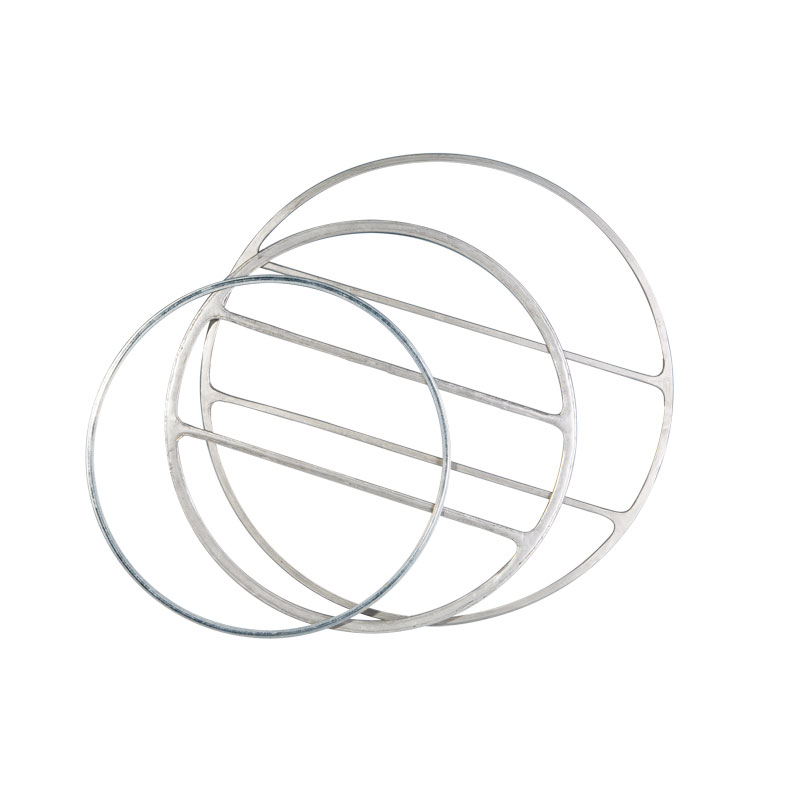

金属包覆垫片

通用特性

将柔性石墨、非石棉、聚四氟乙烯等密封材料包覆于不锈钢、铜、碳钢等金属材料中而成。填充材料赋予垫片良好的回弹性,包覆层可以防止垫片受到介质的冲刷破坏。

SKU: DP3300 分类:

描述

产品规格

厚度:2~8mm
公称通径:φ10~φ2000mm

使用范围

主要用于冶金、炼化等行业的泵、阀、换热器等的法兰连接处密封。

尺寸偏差

直径极限偏差(单位:mm)

公称直径DN 外径 内径 厚度
D d
≥300~1200 0 -1.5 +1.5 0 ±0.2
>1200~3000 0 -2.0 +2.0 0 ±0.3

适用工况

工作压力:≤11MPa
填充材料适用温度

填充带类型 最高使用温度/℃
柔性石墨 600
聚四氟乙烯 260
非石棉 550
陶瓷纤维 1750

主要产品

包覆层金属材料 DP3320 石墨 DP3330 PTFE板 DP3340 陶瓷纤维
镀锡薄钢板 DP3321 DP3331 DP3341
镀锌薄钢板 DP3322 DP3332 DP3342
304 DP3323 DP3333 DP3343
316 DP3324 DP3334 DP3344
08F DP3325 DP3335 DP3345
T3 DP3326 DP3336 DP3346
L3 DP3327 DP3337 DP3347
